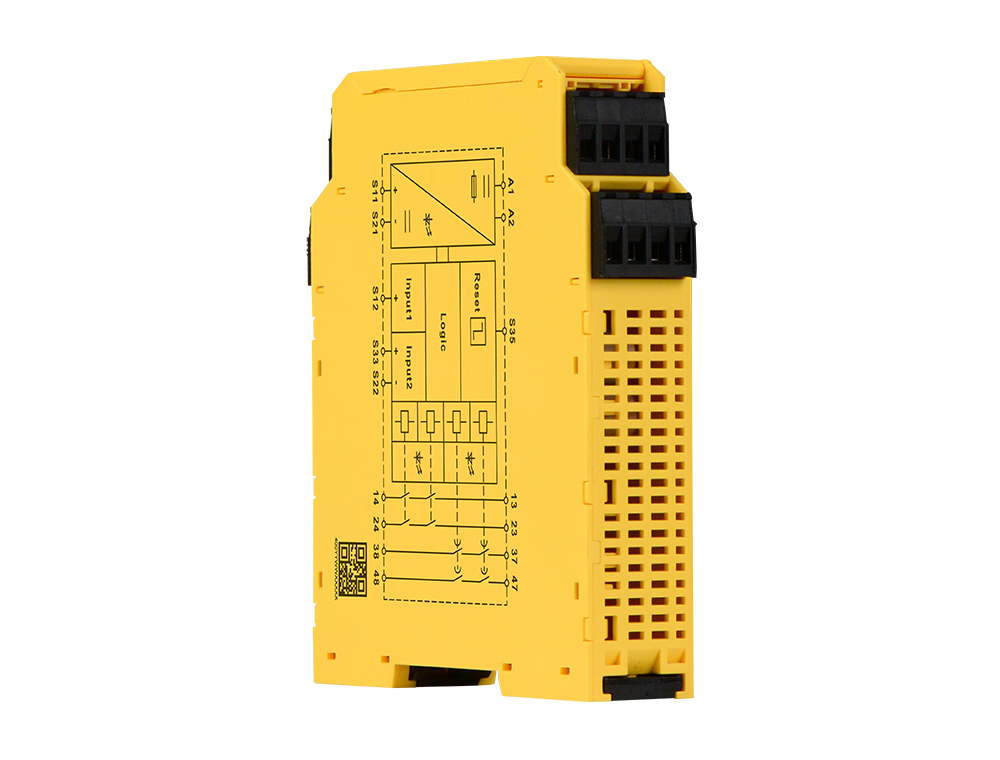

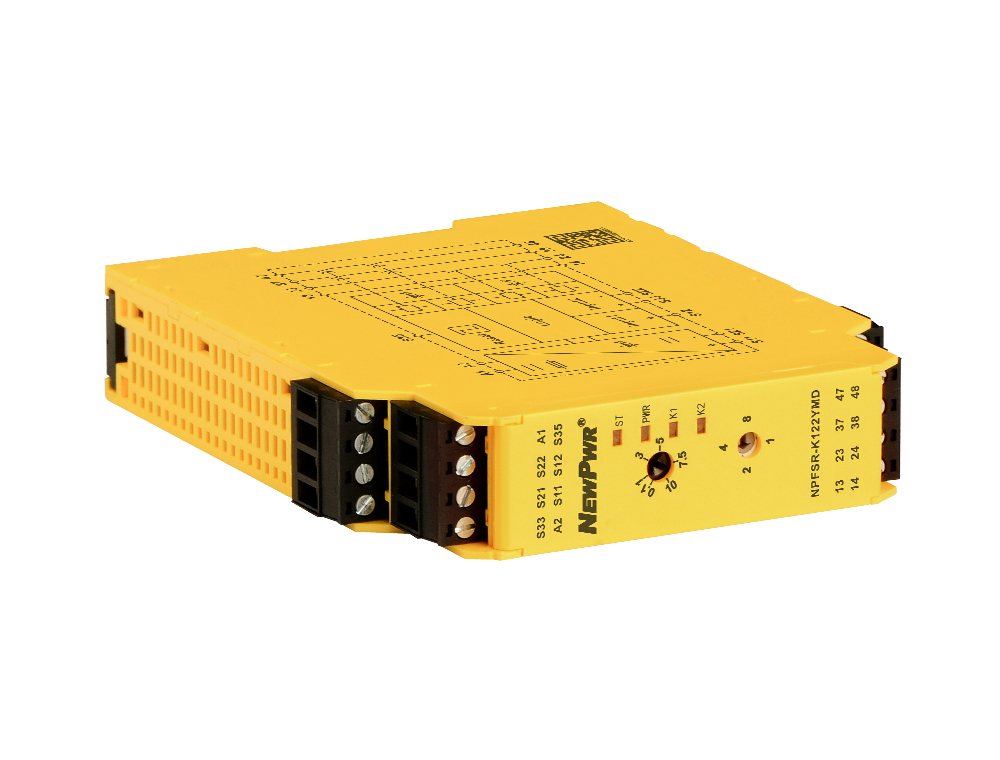

NPFSR-K122YMD
【主题技术】
【装置与拆卸】
装置 拆卸
| 每幼时危险失效概率 | 1.77E-10 1/h ，，，，，，，，切合ISO 62061(对于瞬时触点：13/14 ，，，，，，，，23/24)；；；；；； 1.85E-10 1/h ，，，，，，，，切合ISO 62061(对于延时触点：37/38 ，，，，，，，，47/48) |
| 额定电压 | 24V DC |
| 电压容差 | 0.85 ~ 1.1 |
| 输入电流 | ≤ 50mA/24V DC |
| 导线电阻 | ≤ 15Ω |
| 输入设备 | 急停按钮、安全门 |
| 触点数量 | 2NO(瞬时)+2NO(延时) |
| 触点类型 | 强造导向型 |
| 触点资料 | AgSnO2 |
| 触点容量 | AC-15: 3A/230V, DC-13: 3A/24V |
| 触点熔丝保；；；；； | 10A gL/gG(NO) |
| 延不断间Tset | 0.1s ~ 80s(默认10s) |
| 延时精度 | ±15% |
| 吸应功夫 | ≤ 150ms |
| 开释功夫 | 急停操作: ≤ 30ms, 电源失效: ≤ 100ms |
| 复原功夫 | 急停操作: ≤ 30ms+Tset, 电源失效: ≤ 100ms |
| 电源短时中断 | 20ms |
| 整机功耗 | ≤ 3.8W/24V DC |
| 电磁兼容 | 切合IEC 60947, IEC 61326-3-1,IEC 61000-6-2, IEC 61000-6-4 |
| 额定绝缘电压 | 250V AC |
| 额定冲击耐受电压 | 6000V(1.2/50us) |
| 绝缘强度 | 1500V AC, 1 min |
| 电气间隙和爬电距离 | 切合IEC 60947-1 |
| 振动 | 10Hz ~ 55Hz, 0.35mm |
| 过压等级 | III |
| 传染等级 | 2 |
| 防护等级 | IP20 |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽23 mm×高100 mm×深115mm |

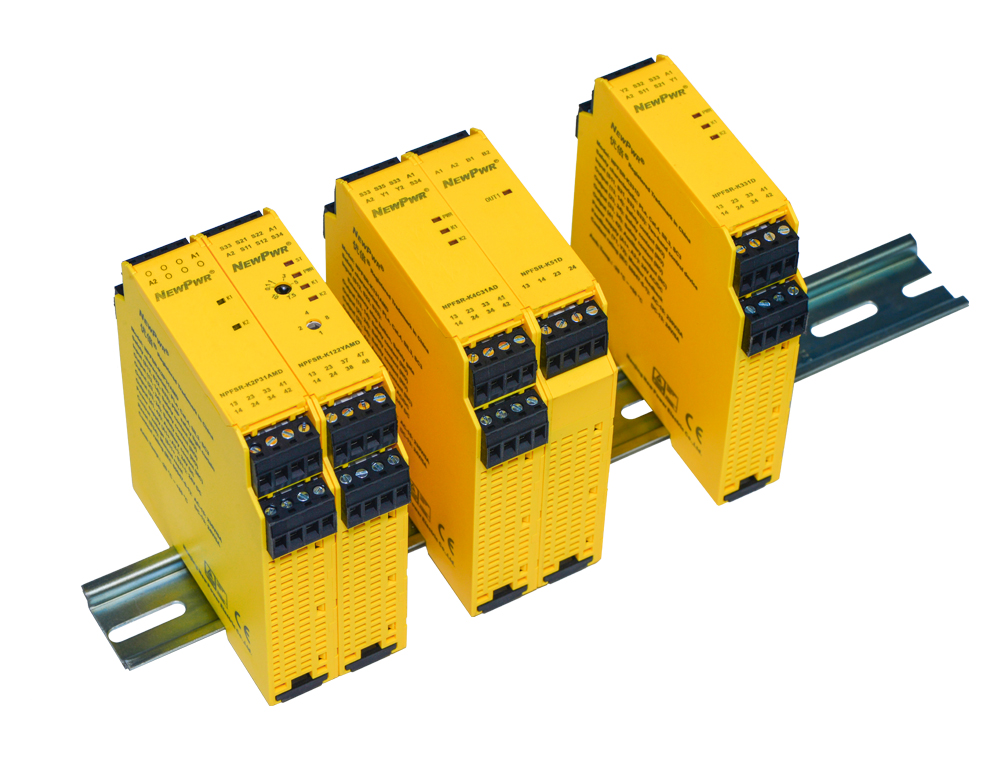

| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | SIL, CE |
| 机能等级 | PLe ，，，，，，，，切合ISO 13849(对于瞬时触点：13/14 ，，，，，，，，23/24)；；；；；； PLd ，，，，，，，，切合ISO 13849(对于延时触点：37/38 ，，，，，，，，47/48) |
| 安全类别 | Cat.4 ，，，，，，，，切合ISO 13849(对于瞬时触点：13/14 ，，，，，，，，23/24)；；；；；； Cat.3 ，，，，，，，，切合ISO 13849(对于延时触点：37/38 ，，，，，，，，47/48) |
| 工作功夫 | 20年 ，，，，，，，，切合ISO 13849 |
| 均匀诊断覆盖率 | 99% ，，，，，，，，切合ISO 13849(对于瞬时触点：13/14 ，，，，，，，，23/24)；；；；；； 90% ，，，，，，，，切合ISO 13849(对于延时触点：37/38 ，，，，，，，，47/48) |
| 均匀危险失效功夫 | 164年 ，，，，，，，，切合ISO 13849(对于瞬时触点：13/14 ，，，，，，，，23/24)；；；；；；161年 ，，，，，，，，切合ISO 13849(对于延时触点：37/38 ，，，，，，，，47/48) |
| 共因失效 | 68 ，，，，，，，，切合ISO 13849 |
| 安全齐全性等级 | SIL3 ，，，，，，，，切合IEC 61508 |
| 申明安全齐全性等级 | SIL CL3 ，，，，，，，，切合IEC 62061 |
| 硬件故障裕度 | 1 ，，，，，，，，切合IEC 62061 |
| 安全失效分数 | ≥ 99% ，，，，，，，，切合IEC 62061 |
| 要求时危险失效概率 | 1.53E-5/PTI=20年 ，，，，，，，，切合ISO 62061(对于瞬时触点：13/14 ，，，，，，，，23/24)；；；；；；1.59E-5/PTI=20年 ，，，，，，，，切合ISO 62061(对于延时触点：37/38 ，，，，，，，，47/48) |
| 终场类别 | 0 ，，，，，，，，切合IEC 60204(对于瞬时触点：13/14 ，，，，，，，，23/24)；；；；；；1 ，，，，，，，，切合IEC 60204(对于延时触点：37/38 ，，，，，，，，47/48) |
