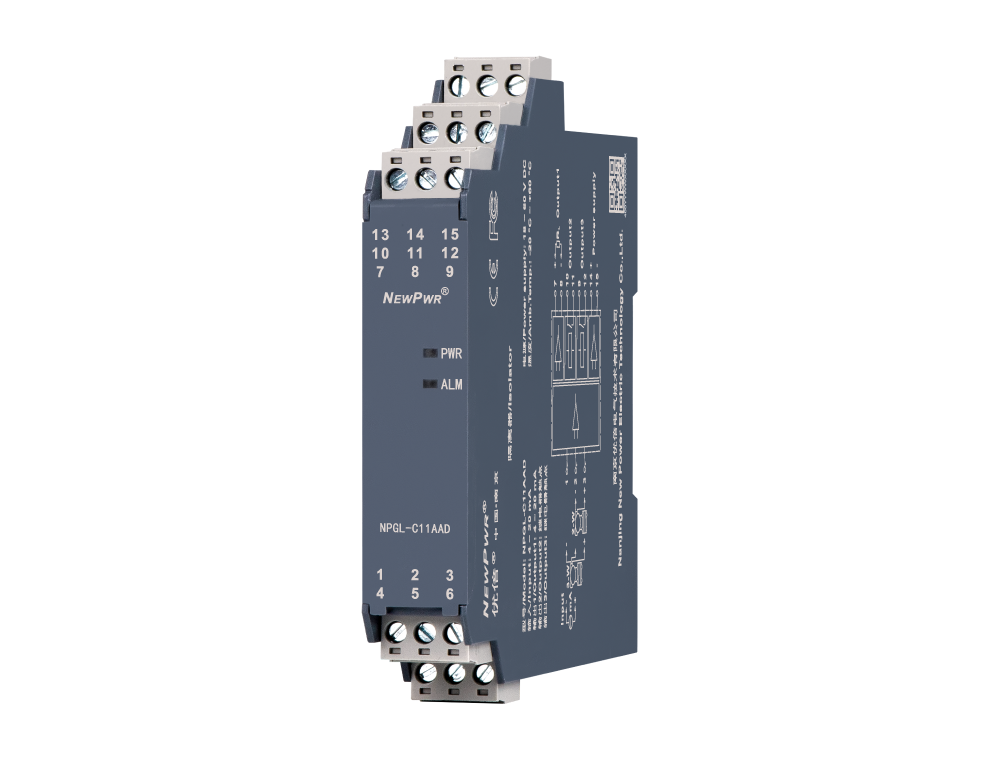

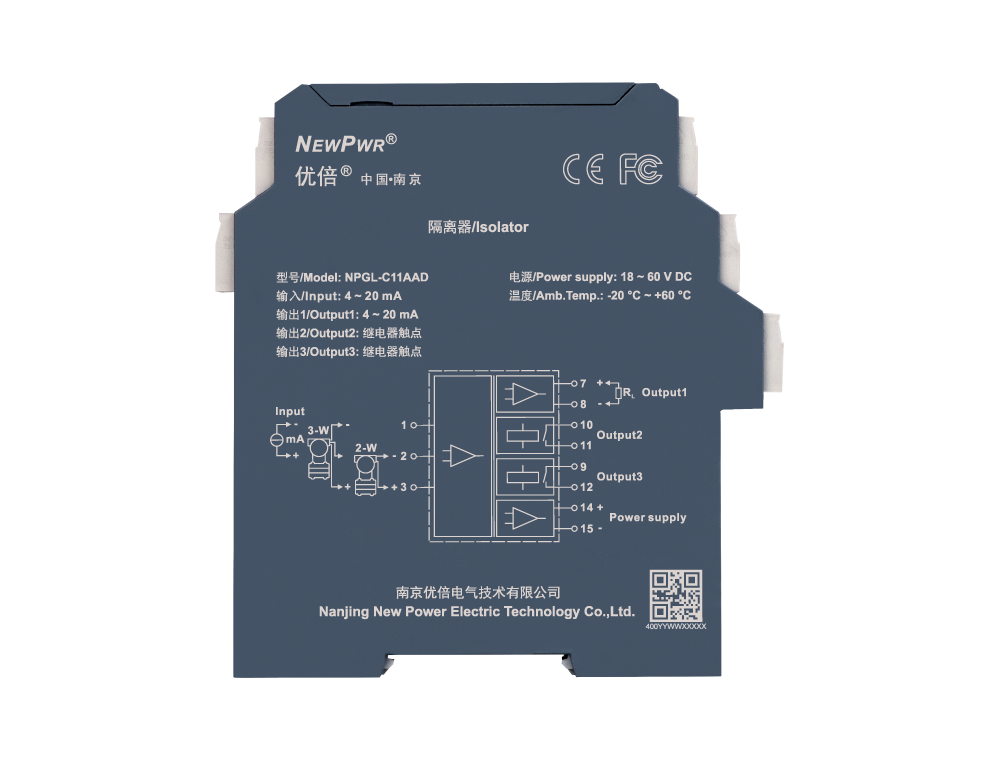

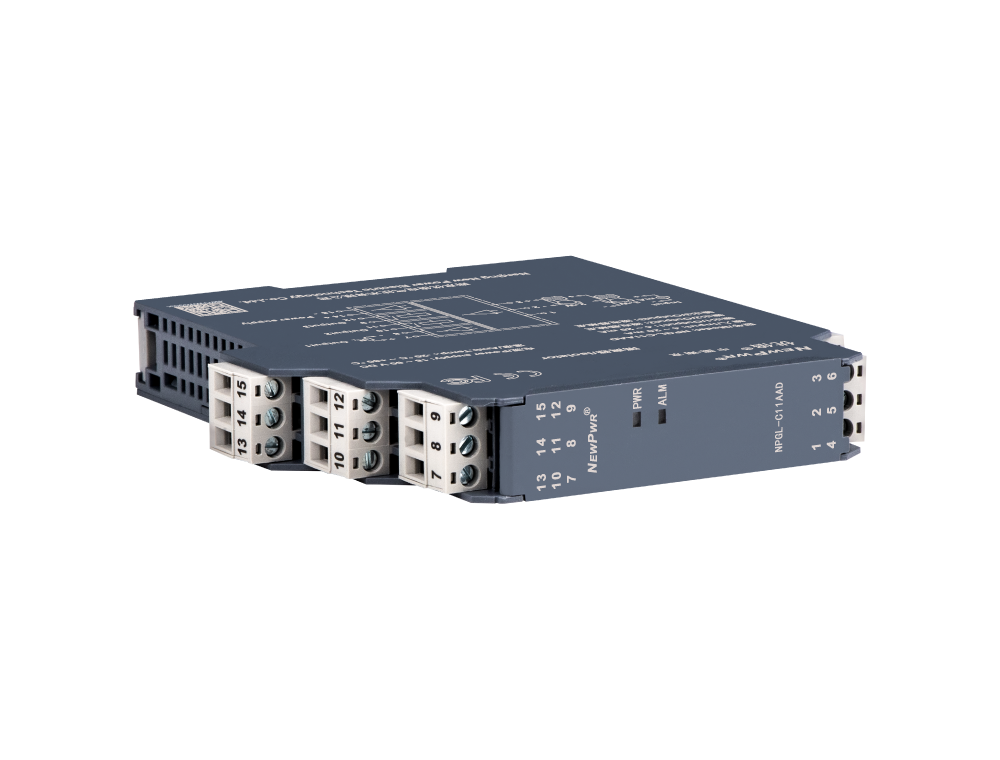

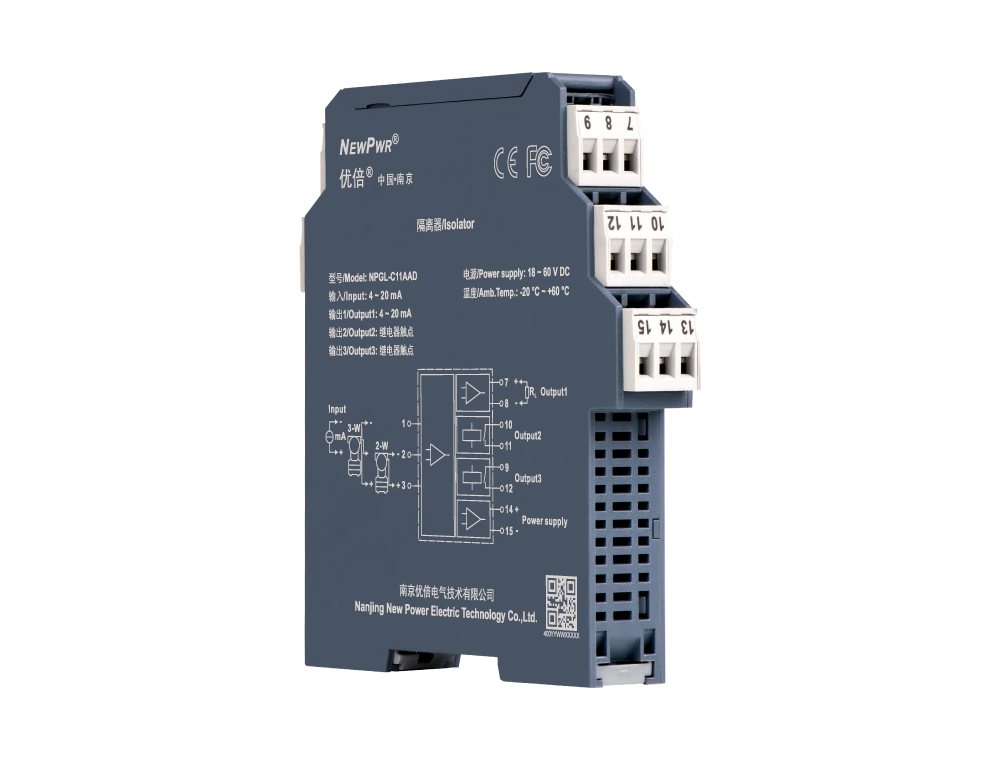

NPGL-C11AAD
【主题技术】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 直流电流信号 |
| 输入阻抗 | ≤ 100 Ω |
| 配电电压 | 开路电压≤ 26 V，，，， ，，，，20 mA时输出电压≥ 16 V |
| 输出信号 | 输出1：4 ~ 20 mA ；； ；；；；输出2、输出3：继电器触点（报警值、回差、延时可设） |
| 允许负载 | RL ≤ 550 Ω |
| 触点容量 | 250 V AC/2 A或30 V DC/2 A |
| 转换精度 | 信号类型 | 丈量领域 | 量程领域/转换精度 |
| 传输精度 | 0.1 %F.S. | ||
| 温度漂移 | 30 ppm/℃ |
| 响应功夫 | ≤ 500 ms |
| 工作功耗 | 1.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出/电源之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 输出状态 | 在用户不出格指明的情况下，，，， ，，，，无论输入信号出现何种故障状态，，，， ，，，，在满量程领域内输出均追随输入信号变动 (4 ~ 20 mA输入断线或短路之表，，，， ，，，，此时输出0 V/mA)，，，， ，，，，但最大不超出输出量程上限的110% (如0 ~ 20 mA输出时，，，， ，，，，最幼输出可为0 mA，，，， ，，，，最大不超过22 mA) |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | CE, FCC |
