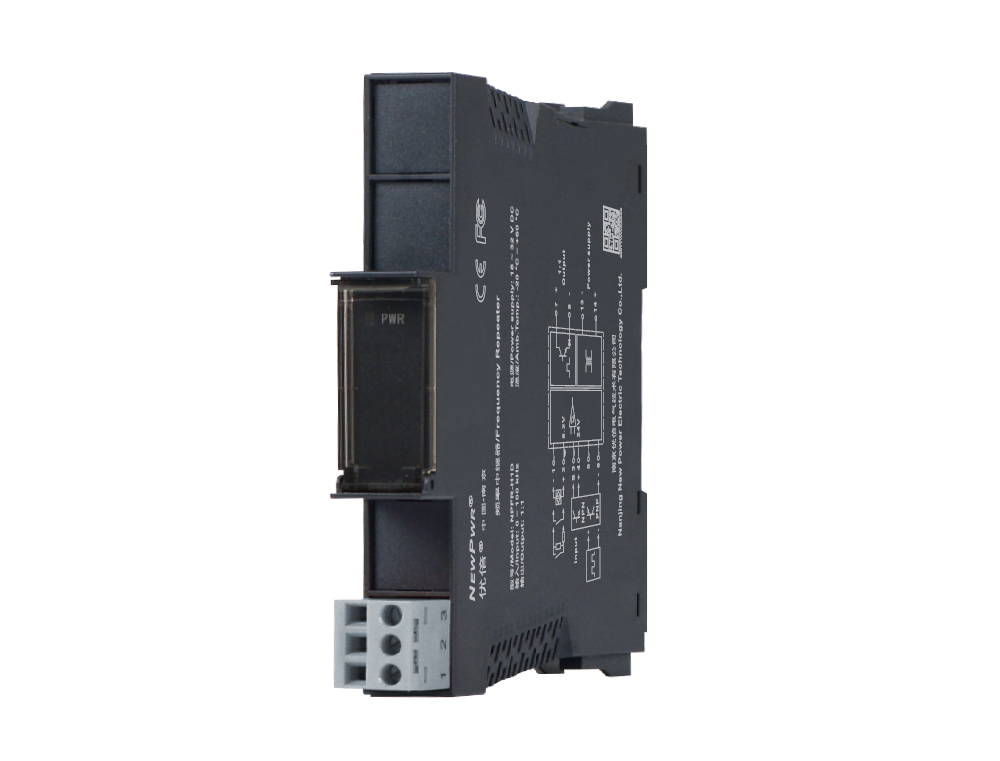

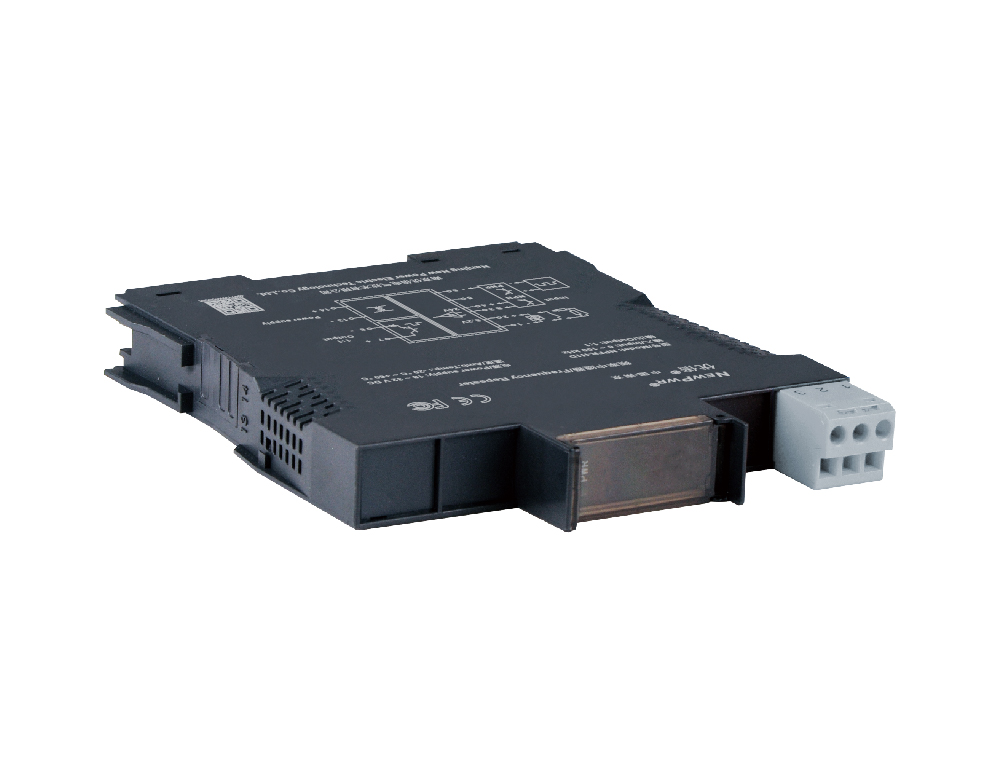

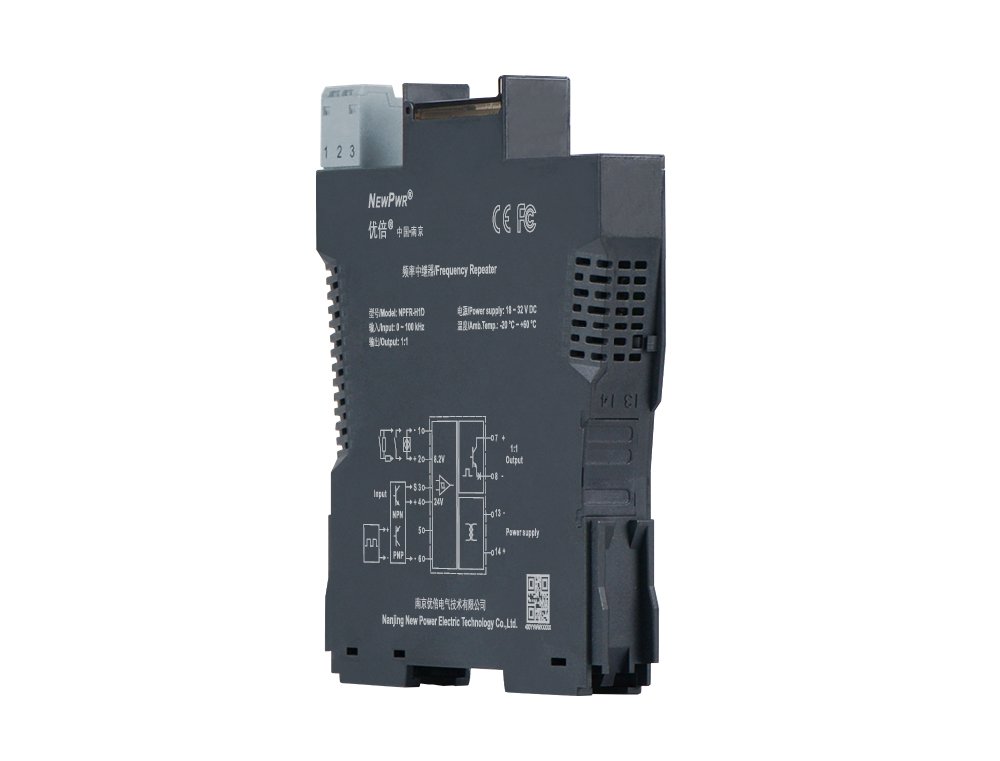

NPFR-H1D
【主题技术】
【装置与拆卸】
隔离器装置 隔离器拆卸

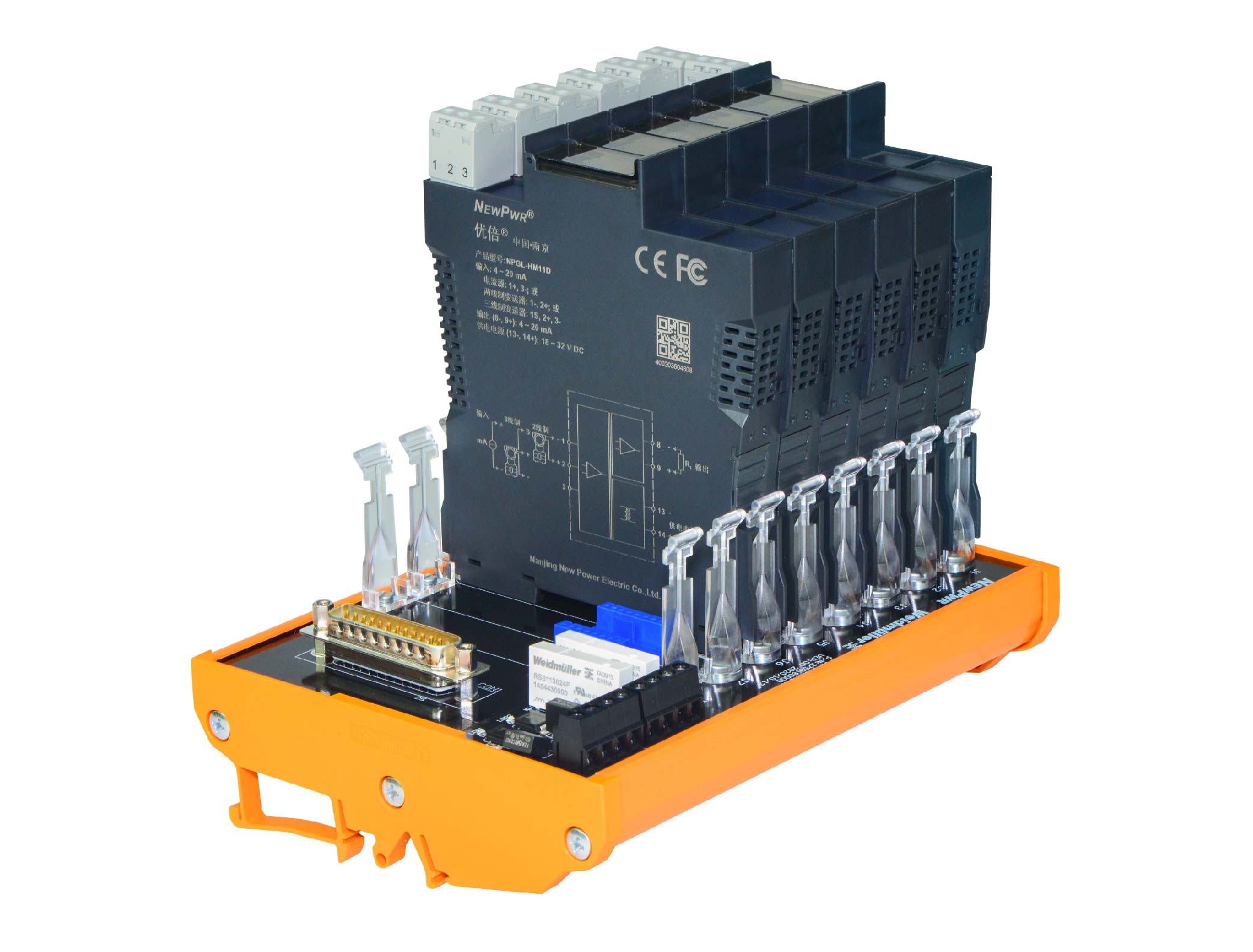

底板装置 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 频率信号输入，，， ，，，，，最高允许输入电压：30V，，， ，，，，，最幼输入电平：2 V，，， ，，，，，频率领域：0 ~ 100 kHz； ；；；； ；三线造PNP或NPN输入，，， ，，，，，传感器配电：12 V或24 V，，， ，，，，，电流：≤ 20 mA，，， ，，，，，频率领域：0 ~ 10 kHz； ；；；； ；干接点或NAMUR开关输入，，， ，，，，，配电电压：约8.2 V，，， ，，，，，短路电流：约8 mA，，， ，，，，，频率领域：0 ~ 10 kHz |
| 输出信号 | 集电极输出高电平：VCC（≤ 30 V），，， ，，，，，低电平：≤ 2 V，，， ，，，，，驱动电流：≤ 10 mA； ；；；； ；发射极输出高电平：VCC - 2 V，，， ，，，，，低电平：≤ 0.5 V，，， ，，，，，驱动电流：≤ 10 mA； ；；；； ；逻辑电平输出（默认）高电平：18 V ≤ VH ≤ 24 V，，， ，，，，，低电平：VL ≤ 2 V，，， ，，，，，负载电阻：≥ 2 kΩ |
| 工作功耗 | 0.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出之间) ； ；；；； ；≥ 500 V AC (电源/输出之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | CE, FCC |
